蝸輪蝸桿機構常用于回轉閥門的驅動裝置上，主要適用于蝶閥、球閥和旋塞閥以及風門或擋板。這類閥門需要已要求的力矩進行90度旋轉操作的執行機構。
今天我們來說一說蝸輪蝸桿蝶閥，聊一聊蝸輪蝸桿蝶閥的型號。

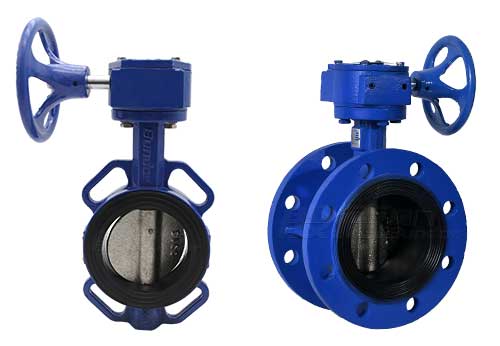

蝸輪蝸桿蝶閥就是我們平時說的渦輪蝶閥，是有蝶閥配裝上蝸輪蝸桿機構組合而成的。在之前的文章中我們講到過，渦輪蝶閥的分類，不同分類的渦輪蝶閥，型號也就不相同。
蝸輪蝸桿驅動代號是3。渦輪蝶閥按照連接形式可以分為對夾式和法蘭式，按照密封材料又可以分為軟密封和硬密封。
蝸輪蝸桿蝶閥常見型號有：
|
渦輪對夾軟密封蝶閥 |
D371X、D371F |
|
渦輪法蘭軟密封蝶閥 |
D341X、D341F、D342X、D342F |
|
渦輪對夾硬密封蝶閥 |
D373H、D373Y、D373W |
|
渦輪法蘭硬密封蝶閥 |
D343H、D343Y、D343W |
蝸輪頭按蝶閥口徑分類
單級蝸輪頭： 適用口徑DN50-DN350
雙級蝸輪頭: 適用口徑DN400以上
蝸輪頭按速比分類
24:1 配DN50-DN150 (2”-6”)蝶閥
30:1 配DN200-DN250 (8”-10”)蝶閥
50:1 配DN300-DN350 (12”-14”)蝶閥
80:1 配DN400-DN450 (16”-18”)蝶閥
蝸輪蝸桿的作用：
蝸輪蝸桿機構常用來傳遞兩個交錯軸之間的運動和動力，傳動比大、傳動功率不大或間歇工作的場所。
為什么使用蝸輪蝸桿機構會省力？
一般減速傳動的機構都可以“放大”輸出力矩，因為他們傳輸?shù)墓β什蛔?，而功?k力矩x轉速，轉速降低，力矩就大了。齒輪傳動機構的減速比一般遠小于蝸輪蝸桿傳動，所以蝸輪蝸桿傳動機構的輸出力矩更大。
需要采購蝸輪蝸桿蝶閥的朋友，歡迎您點擊網站上的在線客服進行詢價，洽談合作事宜。
