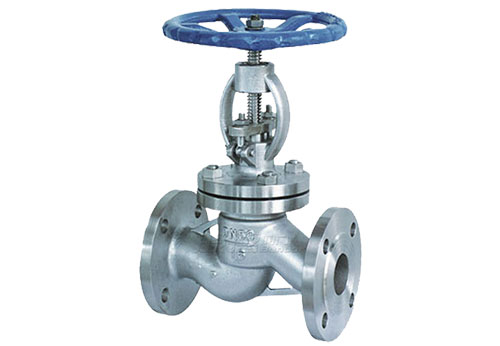

截止閥屬于強制密封式閥門，在閥門關閉時，必須向閥瓣施加壓力，以強制密封面不泄漏。截止閥按連接方式分為三種：法蘭連接、絲扣連接、焊接連接。我國閥門“三化給”曾規(guī)定，截止閥的流向，一律采用自上而下。截止閥開啟時，閥瓣的開啟高度，為公稱直徑的25%～30%時.流量已達到最大，表示閥門已達全開位置。所以截止閥的全開位置，應由閥瓣的行程來決定。本文為您介紹截止閥型號編制方法，幫助大家了解截止閥型號字母代表什么意思。
截止閥型號編制方法：
截止閥附加代號： W 波紋管、 D 低溫、 B 保溫；
1) 截止閥類別代號： J 表示截止閥；
2) 截止閥傳動方式：手動無代號、 5 傘齒輪、 6 氣動、 9 電動；
3) 截止閥連接方式： 4 法蘭連接、 6 焊接；
4) 截止閥結構形式： 1 直通式、 2Z 型直通、 3 三通、 4 角式、 5Y 型直流式、 6 平衡直通式、 7 平衡角式、 8 針型；
5) 截止閥密封材質： F 氟橡膠、 H 不銹鋼、 N 尼龍塑料、 Y 硬質合金、 M 蒙乃爾合金、 W 閥體直接加工；
6) 截止閥公稱壓力： 16 表示壓力 1.6mpa 十六公斤的意思， PN1.6-32mpa 、 IN150LB-1500LB 、 5-63K ；
7) 截止閥閥體材料： A 鈦合金、 C 碳鋼、 I 鉻鉬鋼、 P 不銹鋼 304 、 R 不銹鋼 316 ；
如： WJ41H-16C 波紋管截止閥， W 波紋管、 J 截止閥、 4 法蘭、 1 直通式、 H 不銹鋼、 16 壓力十六公斤、 C 碳鋼。
常見的截止閥型號：
波紋管截止閥： WJ41H 、 WJ41W ；
不銹鋼截止閥： J41F 、 J41H 、 J41W ；
低溫截止閥： DJ41H 、 DJ41Y 、 DJ41F ；
電動截止閥： J941F 、 J941H ；
焊接截止閥： J61Y 、 J61W 、 J961Y 、 J961W ；
角式截止閥： J44H 、 J44W 、 J47H 、 J47W ；
襯氟截止閥： J41F46 ；
氣動截止閥： J641F 、 J641H 、 J641W ；
傘齒輪截止閥： J541H 、 J541W ；
保溫截止閥： BJ41F 、 BJ41H 。
如果您有截止閥的采購需求，可以點擊網站在線客服進行咨詢。
