閘閥構造示意圖
發布時間：2020-09-24 15:15:13
閘閥內部構造是什么樣子的你知道嗎？閘閥的啟閉是閘板，閘閥結構是閘板運動方向與流體方向相垂直，閘閥關閉時，密封面可以只依靠介質壓力來密封，即只依靠介質壓力將閘板的密封面壓向另一側的閥座來保證密封面的密封。大部分閘閥是采用強制密封的，即閥門關閉時，要依靠外力強行將閘板壓向閥座，以保證密封面的密封性。
下面是閘閥構造示意圖，歡迎大家參考。

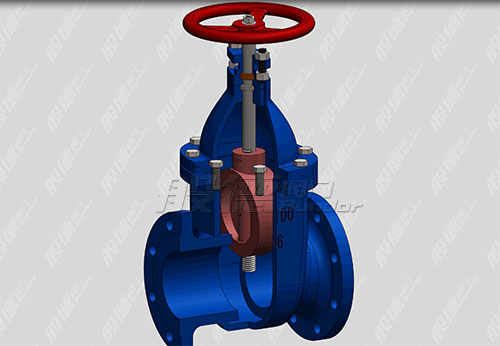

閘閥構造圖一

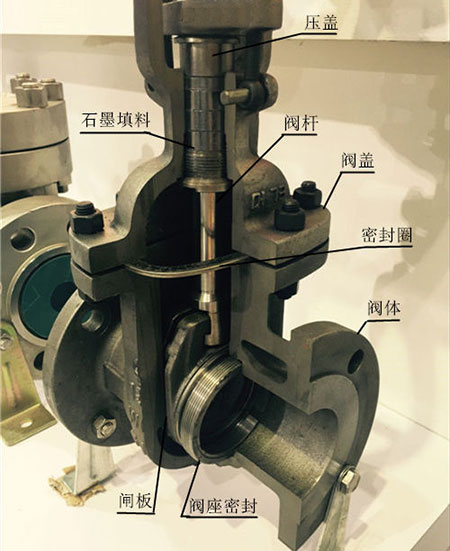

閘閥構造圖二
閘閥有明桿閘閥和暗桿閘閥之分。
明桿閘閥，閘閥的閘板隨閥桿一起作直線運動，通常在升降桿上有梯形螺紋，通過閥門頂端的螺母以及閥體上的導槽，將旋轉運動變?yōu)橹本€運動，也就是將操作轉矩變?yōu)椴僮魍屏?。開啟閥門時，當閘板提升高度等于閥門通徑的1：1倍時，流體的通道完全暢通，但在運行時，此位置是無法監視的。實際使用時，是以閥桿的頂點作為標志，即開不動的位置，作為它的全開位置。為考慮溫度變化出現鎖死現急，通常在開到頂點位置上，再倒回1/2-1圈，作為全開閥門的位置。因此，閥門的全開位置，按閘板的位置（即行程》來確定。
有的閘閥閥桿螺母設在閘板上，手輪轉動帶動閥桿轉動，而使閘板提升，這種閘閥叫暗桿閘閥。
閘閥主要有閥桿、閥體、手輪、閥蓋、填料等一系列零件組成，用戶在選型時，可根據配置選型，也可提供材質、壓力等讓般德閥門為您選型。如果您有閘閥的采購需求，歡迎咨詢般德閥門。
