供水管網常用閥門大全
發布時間：2021-07-26 15:23:38

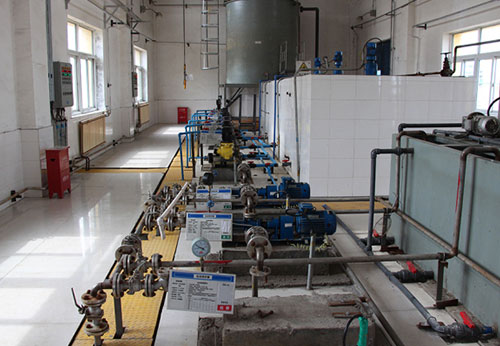

供水管網閥門口徑各異,最大口徑可能達到2400 mm。其壓力級一般為1 或者1.6MPa , 驅動方式多數為手動，選用的類型主要有閘板閘閥、蝶閥和止回閥等。般德閥門為您做詳細介紹。
立式閘板閘閥
立式閘閥是使用最廣泛的閥門 ,具有結構簡單,性能可靠,流阻小等優點。閘閥主要由閥蓋、閥體、閘板和密封填料等部分組成。閘板閘閥的啟閉件,垂直安裝在閥體內,通過閥桿傳動,閘板能在垂直與通徑軸線方向作直線升降運動。完全關閉時,鍥形角度的吻合把閘板推壓在閥座上，所以水密封性較好 ; 完全打開時 , 閘板不占過流斷面,水頭損失較小。
臥式閘板閘閥
在地勢較低的某些區域,大口徑閘閥無法垂直安裝在道路上,因此需要臥式安裝。臥閥的閥體底部有光滑的導向筋,閘板上裝有兩只不銹鋼的滾輪,啟閉時,閘板的滾輪在閥體的導向筋上作直線滾動,因此對比立式閘閥,臥閥的開啟力矩較小。
蝶閥
蝶閥與閘閥相比,具有外形小、份量輕、啟閉扭矩小和操作時間短等優點,蝶閥主要有閥體、蝶板、密封圈等部分組成 ,蝶閥的閥體呈圓筒狀,結構長度短 ,強度方面比較穩定 ,蝶板呈圓盤狀,是蝶閥的啟閉件,能圍繞閥體內的軸線旋轉,蝶板旋轉90°就能完成一次啟閉。從近幾年來看,在大口徑方面,蝶閥有逐步取代閘閥的趨勢,但蝶閥在全開時,蝶板位于閥體內,所以水頭壓力所損失。
止回閥
自來水管網使用較多的是旋啟式止回閥,旋啟式止回閥的結構是由一個與鉸鏈活絡連接的閥瓣繞閥體軸線進行啟閉,止回閥是自動啟閉的閥門,由水流的動力打開閥門,當回流時,閥門自動關閉,在自來水的管網上,該閥的作用是只允許水沿一個方向流動。
