蝶式止回閥型號規格表示
發布時間：2022-03-22 15:41:04
蝶式止回閥型號規格
| 產品型號 | DH77X-16 | |
| 名稱 | 蝶式止回閥 | |
| 口徑范圍 | DN50-DN300 | |
| 公稱壓力 | PN16 | |
| 適用溫度 | -10～120℃ | |
| 適用介質 | 水及非腐蝕性液體 | |
| 閥體材質 | 球墨鑄鐵/不銹鋼 | |
| 應用領域 | 市政建設、水利工程、油品、給排水、水處理 | |
| DN | NPS（英寸） | L±1.5 | D | D1 | D2 |
| 50 | 2'' | 43 | 101 | 58 | 65 |
| 65 | 2 1/2'' | 46 | 118 | 75 | 80 |
| 80 | 3'' | 64 | 132 | 85 | 94 |
| 100 | 4'' | 64 | 157 | 105 | 117 |
| 125 | 5'' | 70 | 186 | 125 | 145 |
| 150 | 6'' | 76 | 213 | 165 | 170 |
| 200 | 8'' | 89 | 272 | 215 | 224 |

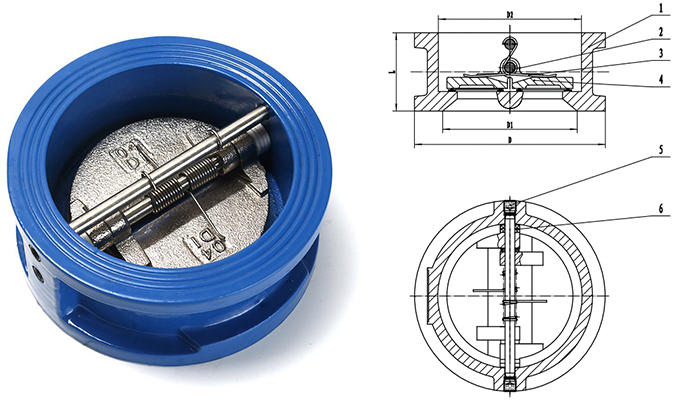

蝶式止回閥定義
蝶式止回閥的閥瓣被一分為二，在中間鉸接，兩個碟片只能在一個方向擺動，碟片靠裝在鉸鏈上的紐彈簧壓在閥座上。為了能在流道中心有一個鉸鏈，需在外面安裝一個固定銷，這樣就會引起閥門的泄漏，設計改進后可在里面安裝，流體就可以密封在閥體內部，不會泄漏到外面。如果在正常工作中碟片的根部會磨損閥座，蝶式止回閥頻繁開關就會很快導致閥座損壞。為克服這個問題，閥門剛打開時碟片根部提升，碟片只繞絞鏈旋轉。
蝶式止回閥優勢
和其它類型止回閥相比，蝶式止回閥有很多優點：通過該止回閥的壓降比通過其它形式的止回閥的壓降低很多；可用于開啟壓力較低的場合；蝶形止回閥可安裝在任何位置。
