啟閉件閥瓣借介質作用力，自動阻止介質逆流的閥門，就叫止回閥，簡單的說，止回閥就是介質順流時開啟，介質逆流時關閉的自動閥門。那么止回閥的種類有哪些呢？對應的圖片是什么樣的？本文為您介紹。
常見的止回閥種類有升降式止回閥、旋啟式止回閥和蝶式止回閥。我們來一一介紹。
升降式止回閥

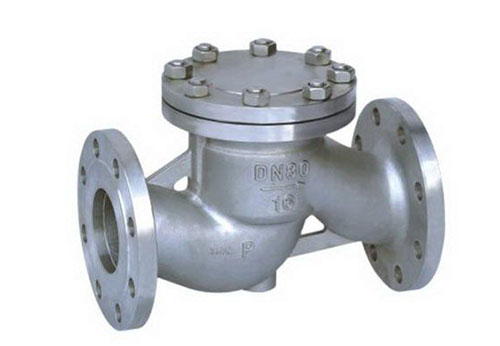

升降式止回閥圖片
閥瓣沿著閥座中心線做升降運動的止回閥，與其他類型的止回閥相比，升降式止回閥的升程最短，因而升降式止回閥可能是快速關閉的閥門。但是，如果贓物進入關閉件的運動導向機構，則關閉件可能會被卡死或關閉緩慢。另外，倘若用于黏性介質，則關閉件在其導軌中的運動可能變慢。
旋啟式止回閥
旋啟式止回閥圖片
閥瓣呈圓盤狀，閥瓣圍繞閥座通道外固定軸做旋轉運動的止回閥。旋啟式止回閥由閥體、閥蓋、閥瓣和搖桿組成；閥門通道呈流線型，流體阻力小。高溫、高壓止回閥可采用五中法蘭壓力密封結構，密封圈采用成形柔性石墨填料或用不銹鋼制成，借介質壓力壓緊密封圈來達到密封，介質壓力越高密封性越好。
蝶式止回閥

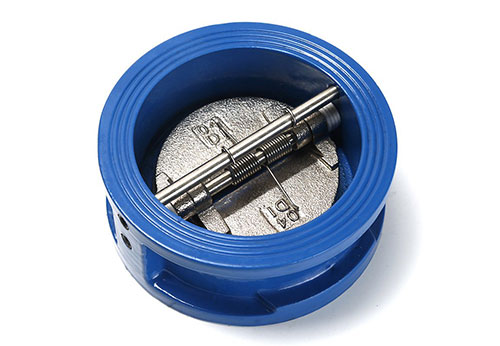

蝶式止回閥圖片
形狀與蝶閥相似，其閥座是傾斜的，蝶板旋轉軸水平安裝，并位于閥內通道中心線偏上方，使轉軸下部蝶板面積大于上部，當介質停止流動或者逆流時，蝶板靠自身重量和逆流介質左右而旋轉到閥座上。這種止回閥的結構簡單，但密封性較差。蝶式止回閥通常用于旋啟式止回閥不能滿足要求的場合。
以上就是為您介紹的常見的止回閥種類，每種止回閥結構不同，適用工況也有差異，在選擇采購時一定要注意，詳情可咨詢般德閥門。
