本文為您介紹止回閥型號及規格參數。我們都知道，止回閥是一種比較特殊的閥門類型，相比于其他蝶閥、閘閥、截止閥之類的閥門，止回閥屬于自動型的閥門，無需借助人力或者執行機構來實現閥門的啟閉，只需依靠所安裝的管路中介質流動帶來的壓力，推動止回閥閥瓣的開啟與閉合，（電動、氣動閥門屬于自動化閥門，跟止回閥的自動閥門是不一樣的）。止回閥是用來防止介質倒流的，屬于單向閥，介質只能朝一個方向流動。lNn般德閥門

止回閥型號組成有：止回閥代號—連接形式—結構形式—密封面材料—工作壓力—閥體材質。下面我們來詳細看看每個組成部分的代號。lNn般德閥門

止回閥附加號：微阻緩閉止回閥-HH、保溫止回閥-BH、滾球式止回閥-HQ；lNn般德閥門

止回閥-H；lNn般德閥門

連接形式：法蘭-4、對夾-7；lNn般德閥門

結構形式：升降式-1、立式-2、旋啟式-4、雙瓣式-6、蝶形-7；lNn般德閥門

密封面材料：巴氏合金-B、氟塑料-F、不銹鋼-H、蒙乃爾合金-M、橡膠-X、硬質合金-Y、直接加工-W；lNn般德閥門

工作壓力：壓力十六公斤-16，PN1.6mpa，磅級150LB；lNn般德閥門

閥體材質：球墨鑄鐵-Q、碳鋼-C、304-P、316- R、鈦合金-A、鉻鉬鋼-I；lNn般德閥門

止回閥常見型號：lNn般德閥門

對夾升降式止回閥	H71X、H71H

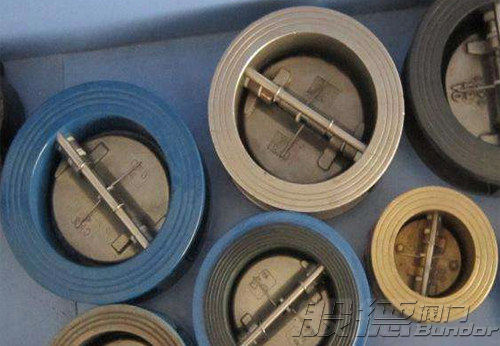

對夾蝶形雙瓣止回閥	H76X、H76H、H77X
靜音止回閥	H42H、H42W
微阻緩閉式止回閥	HH44H、HH46H、HH49H
橡膠閥瓣式止回閥	HC44X
消聲止回閥	HC41H、HC41X、HC41T
升降式止回閥	H41H、H41W
旋啟式止回閥	H44H、H44W

附：舉例HC41X-16Q消聲止回閥規格參數：lNn般德閥門

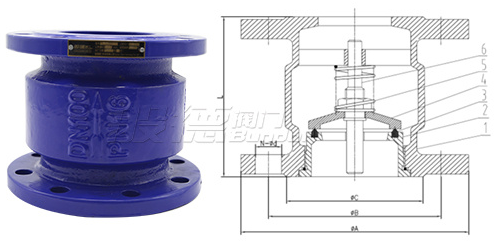

消聲止回閥 lNn般德閥門

名稱	設計及制造	結構長度	試壓標準	法蘭標準
參照標準	GB/T 12235-2007	GB/T 12221-2005	GB/T 13927-2008	GB/T 17241.6-2008
1-閥體	2-閥座	3-閥座密封圈	4-閥瓣	5-彈簧	6-閥桿
球墨鑄鐵	黃銅	EPDM	黃銅	304	410
DN	NPS（英寸）	ΦA	ΦB	ΦC	L
40	1 1/2''	145	110	84	100
50	2''	165	125	99	120
65	2 1/2''	185	145	118	136
80	3''	200	160	132	160
100	4''	220	180	156	180
