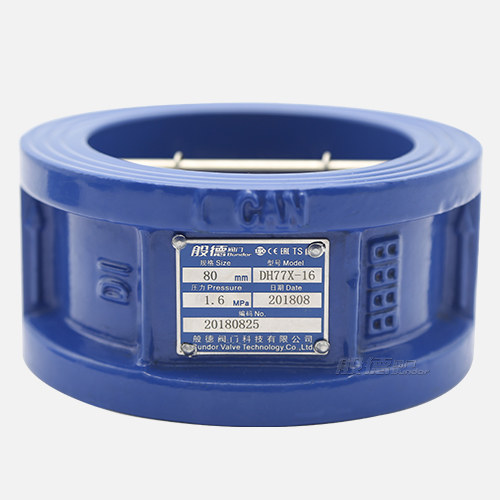

DH77X蝶式止回閥

【產品型號】: DH77X-16Q

【通徑】: DN80

【公稱壓力】: PN16

【適用溫度】: -20～120℃

【適用介質】: 水及非腐蝕性液體

【閥體材質】: 球墨鑄鐵

應用領域：

市政建設 水處理給排水水利工程

線密封蝶止專利：CN201822248861.8

蝶止外觀專利：CN201830771192.5

在線詢價

咨詢熱線：

13821179269（微信同號）

 首頁 > 產品 > 其他閥門 > 止回閥

更新時間：2017-11-13 12:02:26

產品介紹

球鐵閥體

QT450-10球鐵閥體、球化率3 級，抗拉強度450Mpa，延展率10%以上。由于蝶止是自動閥門，蝶板回座水錘壓力大，灰鐵的易造成閥體破裂。
研磨密封面

蝶板采用日本進口的平面磨床磨削密封面，粗糙度0.8，保證其光潔度和平面度
硫化橡膠閥座

橡膠與閥體的粘合強度高于1.732MPa, 可有效避免閥座在使用過程中的脫落現象。
線密封閥座

由面密封升級為線密封，密封性能更好，可實現靜壓0泄露。

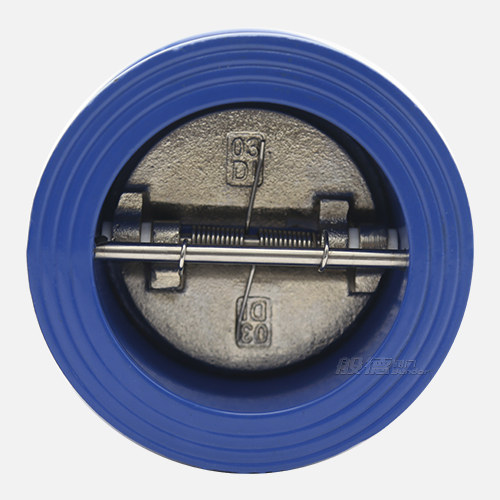

鎳基合金X-750彈簧

鎳基合金鋼是最適合做彈簧的一種材料，耐腐蝕性和高溫穩定性好，扭矩穩定可靠，可提供材質報告。
硬膜防銹油處理內壁

上下法蘭和閥體內壁采用硬膜防銹油處理，避免噴涂后橡膠硫化過程中對漆膜的損傷，和二次高溫對橡膠閥座造成的老化。
阿克蘇環氧噴涂外壁

閥體噴涂采用阿克蘇的環氧樹脂塑粉，附著力強，劃格法0-1級通過；沖擊強度高，50kg?cm正沖通過。
精美包裝

DN200以下口徑采用POF熱縮膜膜獨立包裝，內置干燥劑，防潮、防淋、隔灰塵。
出廠兩次密封試驗

每臺閥門出廠前做兩次密封實驗，先做靜壓0泄露實驗，后做帶壓試驗。

蝶式止回閥是為了防止液體倒流。該閥門主要用于消防、石化、輕紡、造紙以及高層建筑等行業給排水管網井或水泵出口處，是水泵停機時防止管路介質倒流壓差，形成水錘沖擊，水泵倒轉的安全裝置。

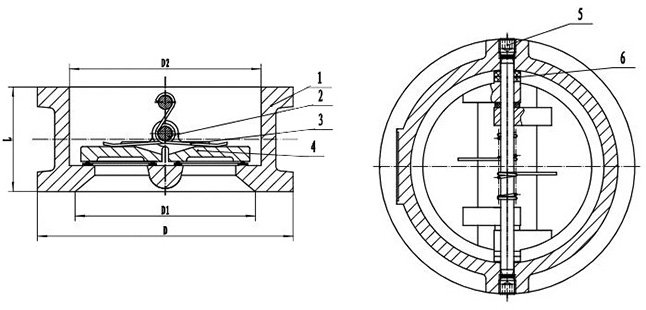

DH77X蝶式止回閥參數信息

以上信息僅供參考，般德閥門保留更新最新設計的權利，如有疑問請您聯系在線客服。
