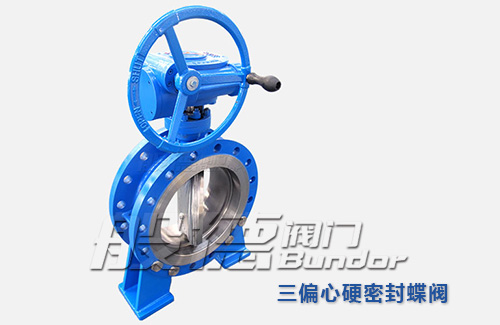

三偏心硬密封蝶閥一般都為金屬硬密封蝶閥，是偏心金屬密封結構。密封形式有金屬對金屬密封，不銹鋼板與石墨復合板密封圈對金屬密封等。驅動方式主要有電動，手動，渦輪桿傳動，氣動等。三偏心硬密封蝶閥很受市場歡迎，它保持了中線蝶閥的優點而舍棄了金屬密封的密封性能較差的劣勢，是市場比較看好的一種產品。下面我們就來看看在使用中，我們需要注意的問題：c4V般德閥門

一、三偏心硬密封蝶閥是多層軟硬疊式密封圈，這也是三偏心硬密封蝶閥一個很顯著的特征，閥座密封圈由軟性T形密封環兩側多層不銹鋼片組成。當閥板常開狀態時介質對其密封面形成正面沖刷，金屬片夾層中的軟密封帶受沖刷后，會直接影響密封性能。c4V般德閥門
二、該閥會受結構條件的限制，因此結構不適合做通徑DN200以下閥門，原因是閥板整體結構會太厚，流阻大。c4V般德閥門
三、閥門三偏心結構的原理，閥板的密封面與閥座之間的密封是靠傳動裝置的力矩使閥板壓向閥座的。是一種自密封的性質。也就是當介質正向流動時，介質壓力越高密封擠壓越緊。但是一般的，當流道介質逆流時隨著介質壓力的增大閥板與閥座之間的單位正壓力小于介質壓強時，密封就會開始泄漏。c4V般德閥門

關于無法實現雙向密封這一點有沒有辦法解決呢？蝶閥廠家在壓板和閥座中間增設調節環而實現了十分理想的雙向硬密封方式。使三偏心密封蝶閥的閥板與閥座的密封面為斜圓錐結構，在閥板斜圓錐表面堆焊耐溫、耐蝕合金材料。固定在調節環壓板之間的彈簧與壓板上調節螺栓裝配一起的結構。這種結構有效地補償了軸套與閥體之間的公差帶及閥桿在介質壓力下的彈性變形，解決了閥門在雙向互換的介質輸送過程中存在的密封問題。c4V般德閥門

當介質逆流狀態時，閥板與閥座之間的密封靠驅動裝置的力矩使閥板壓向閥座。隨著反向介c4V般德閥門
質壓力的增大，閥板與閥座之間的單位正壓力小于介質壓強時，調節環的彈簧在受載后所儲存的變形能補償閥板與閥座密封面的緊壓力起到自動補償作用。c4V般德閥門

三偏心硬密封蝶閥采用軟性T型兩側多層不銹鋼片組成密封圈，具有金屬硬密封和軟密封的雙重優點，無論在低溫和高溫情況下，均具有零滲漏的密封性能。在未來，也或?qū)⒖扇〈l閥及球閥運用。c4V般德閥門
