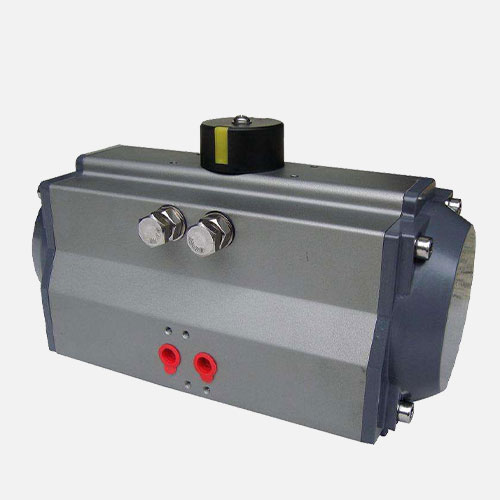

AT系列氣動執行器

【產品型號】: 型號：AT52-AT270

【通徑】: 適用蝶閥口徑：DN40-DN600

【公稱壓力】: 防護等級：IP67

【適用溫度】: 適用溫度：-20℃～80℃

【適用介質】: 輸出力矩：20Nm-3000Nm

【閥體材質】: 外殼材質：鋁合金

應用領域：

市政建設 化工水處理電力石油給排水

在線詢價

咨詢熱線：

13821179269（微信同號）

 首頁 > 產品 > 配件服務

更新時間：2023-03-06 09:59:25

產品介紹

產品優點

指示器

NAMUR標準指示器便于安裝位置開關、定位器等附件
輸出軸

采用合金鋼、高精密一體式輸出軸，同時符合NAMUR、ISO5211、 DIN3337標準?？筛鶕?jù)客戶要求定制尺寸和不銹鋼材料。
缸體

ASTM6005壓鑄鋁合金缸體可以采用硬質氧化、環氧樹脂噴涂、PTFE涂層或鍍鎳滿足不同要求。
端蓋

壓鑄鋁合金表面金屬粉末噴涂各種顏色、PTFE涂層或鍍鎳處理。
活塞

雙活塞齒條、采用鑄鋁硬質氧化或者鑄鋼鍍鋅處理，安裝位置對稱、運作迅速、使用壽命長，簡單的顛倒活塞可以改變旋轉方向。
行程調節

兩個獨立的行程調節螺釘可以進行方便、精確±5°的調節開、關位置。
高性能彈簧

采用優質材料、涂層處理，預壓裝配。具有較強的抗腐蝕性和使用壽命。能夠安全、簡單的拆卸單作用執行器，通過改變彈簧數量滿足不同的力矩輸出范圍。
軸承、導板

釆用低摩擦、長壽命復合材料，避免了金屬與金屬的直接接觸，維修更換簡單方便。

產品介紹

AT系列氣動執行器是雙活塞齒條與齒輪轉動結構設計，分為雙作用與單作用(彈簧復位)；適用于蝶閥、球閥、旋塞閥等90°旋轉啟閉的閥門；由于AT氣動執行器有結構簡單、輸出力矩大、動作平穩可靠、防護安全等優點，在市政建設、水利工程、電力、給排水及石油化工等行業中得到廣泛的應用。

產品參數

相關產品

主要零部件信息
名稱	缸體	指示器	卡簧	齒軸	堵頭
材料	鑄鋁	塑料	不銹鋼	合金鋼	丁腈橡膠

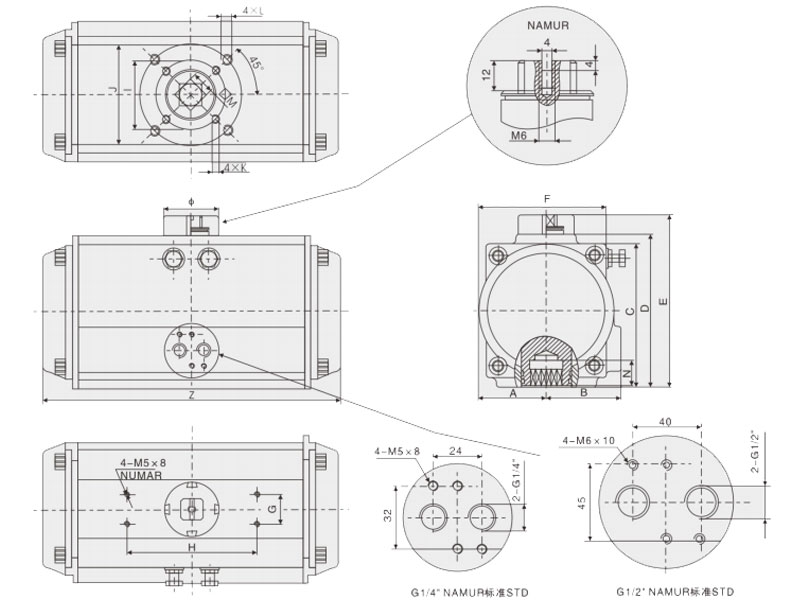

型號	A	B	C	D	E	F	G	H	I	J	K	L	M	N	Z	φ	氣源接口
AT52	30	41.5	65.5	72	92	65	30	80	φ36	φ50	4-M5×8	4-M6×10	11	14	147	φ40	NAMUR G1/4"
AT65	37.5	46	81	89	109	73.5	30	80	φ50	φ70	4-M6×10	4-M8×13	14	18	170	φ40	NAMUR G1/4"
AT75	42	53	94	100	120	81	30	80	φ50	φ70	4-M6×10	4-M8×13	14	18	184	φ40	NAMUR G1/4"
AT85	46	57	98.5	108.5	128.5	92	30	80	φ50	φ70	4-M6×10	4-M8×13	17	21	206	φ40	NAMUR G1/4"
AT92	50	58.5	111	116.5	136.5	98	30	80	φ50	φ70	4-M6×10	4-M8×13	17	21	262	φ40	NAMUR G1/4"
AT105	57.5	64	122.5	134	154	109.5	30	80	φ70	φ102	4-M8×13	4-M10×16	22	26	282	φ40	NAMUR G1/4"
AT125	71	74.5	150	160	180	133.5	30	80	φ70	φ102	4-M8×13	4-M10×16	22	26	304	φ55	NAMUR G1/4"
AT140	75	77	162	174	194	137.5	30	80	φ102	φ125	4-M10×16	4-M12×20	27	31	396	φ55	NAMUR G1/4"
AT160	87	87	185	198.5	218.5	158.5	30	80	φ102	φ125	4-M10×16	4-M12×20	27	31	445	φ55	NAMUR G1/4"
AT190	103	103	216	232	262	189	30	130		φ140		4-M16×25	36	50	532	φ80	NAMUR G1/4"
AT210	113	113	235.5	257	287	210	30	130		φ140		4-M16×25	36	50	536	φ80	NAMUR G1/4"
AT240	130	130	264.5	292	322	245	30	130		φ165		4-M20×25	46	60	602	φ80	NAMUR G1/4"
AT270	147	147	299	332	362	273	30	130		φ165		4-M20×25	46	60	722	φ80	NAMUR G1/2"

以上信息僅供參考，般德閥門保留更新最新設計的權利，如有疑問請您聯系在線客服。
