蝶閥又叫翻板閥，是一種結構簡單的調節閥，可用于低壓管道介質的開關控制。蝶閥的啟閉件叫做蝶板，呈圓盤形圍繞閥桿旋轉來達到開啟與關閉。09M般德閥門

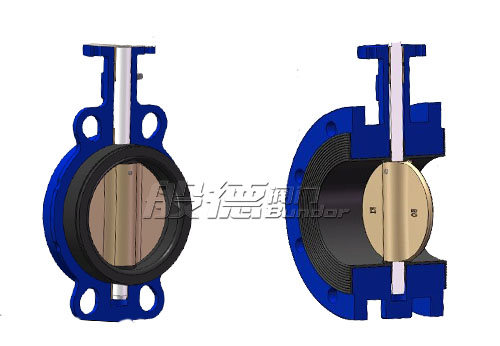

蝶閥根據連接形式的不同能分成法蘭式蝶閥和對夾式蝶閥；按照結構形式可以分為中線蝶閥和偏心蝶閥。蝶閥的結構非常的簡單，有閥體、閥桿、閥座、蝶板和傳動機構組成，常見的傳動方式有手柄、渦輪、氣動、電動。下面我們來針對蝶閥的結構圖來對蝶閥做一個解析。09M般德閥門

09M般德閥門

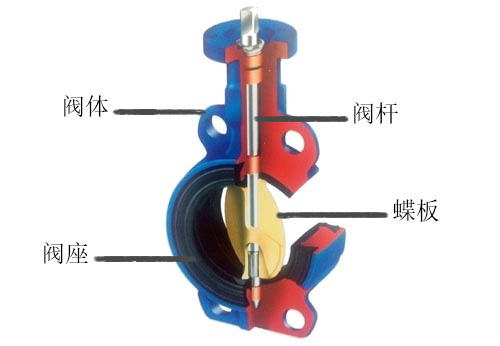

蝶閥結構圖09M般德閥門

1.閥體是整個蝶閥的支撐，幾種常見的材質按照性能從左往右依次是，灰鑄鐵、球墨鑄鐵、鑄鋼、不銹鋼。其中灰鑄鐵材質的蝶閥性能最一般，不銹鋼材質的蝶閥性能最優。09M般德閥門

2.閥桿在閥體內部，連接蝶閥的傳動裝置和蝶板，通過驅動傳動裝置帶動閥桿運動，閥桿又帶著蝶板做旋轉來實現蝶閥的開啟和關閉。閥桿的材質通常使用不銹鋼。09M般德閥門

3.閥座和蝶板一樣，都是在管道內部直接接觸介質的部件，受到介質的沖刷和腐蝕也是最大的。蝶閥按照閥座的不同還能分為軟密封蝶閥和金屬硬密封蝶閥，軟密封蝶閥使用最多的閥座材質有三元乙丙、丁腈和聚四氟乙烯，擁有良好的密封性能，可以做到零泄漏。而金屬硬密封蝶閥的閥座通常是金屬材質，可以更好地適用高溫高壓環境中。蝶板的材質最常見的有兩種，球墨鑄鐵和不銹鋼，上面我們已經說過閥體常用的幾種材質，在同一個蝶閥上，蝶板所使用的材質性能要最少要高于閥體材質一個等級。09M般德閥門

4.蝶閥的傳動裝置上面已有介紹，手柄、渦輪、氣動、電動四種最常見的驅動方式。其中手柄蝶閥和渦輪蝶閥都需要人來進行操作，也叫手動蝶閥。氣動蝶閥和電動蝶閥則屬于自動閥門。09M般德閥門

以上我們對蝶閥結構的主要組成部分進行了一個解析。如果您還想了解更多關于蝶閥的知識，請您關注般德閥門“閥門知識”欄目。09M般德閥門

下滑了解更多蝶閥結構相關信息。↓09M般德閥門

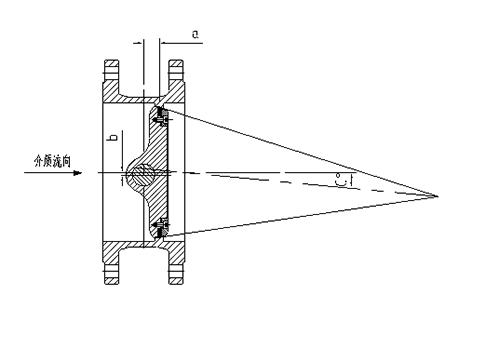

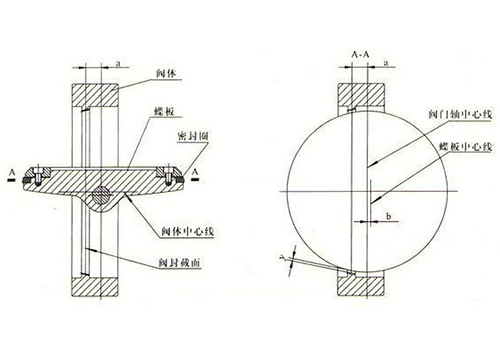

雙偏心蝶閥結構及型號
